🏗️ Multicamada – Projeto de Instalação de Água

COMPRESSÃO SIMPLES

A instalação de água através de tubagem multicamada é uma solução moderna e acessível, mesmo para quem está a dar os primeiros passos no mundo da construção. Este projeto nasce da minha própria experiência, enquanto principiante, ao instalar uma pequena rede de água num espaço exterior em 2026.

Ao longo deste processo vou aprendendo, testando e registando cada etapa — desde a escolha dos materiais até à montagem dos acessórios de compressão e aos cuidados necessários para garantir uma instalação segura e durável. Este guia pretende partilhar o que vou descobrindo na prática, de forma simples e direta, para ajudar quem, como eu, quer compreender melhor o sistema multicamada e aventurar‑se numa pequena instalação doméstica.

📌MATERIAIS

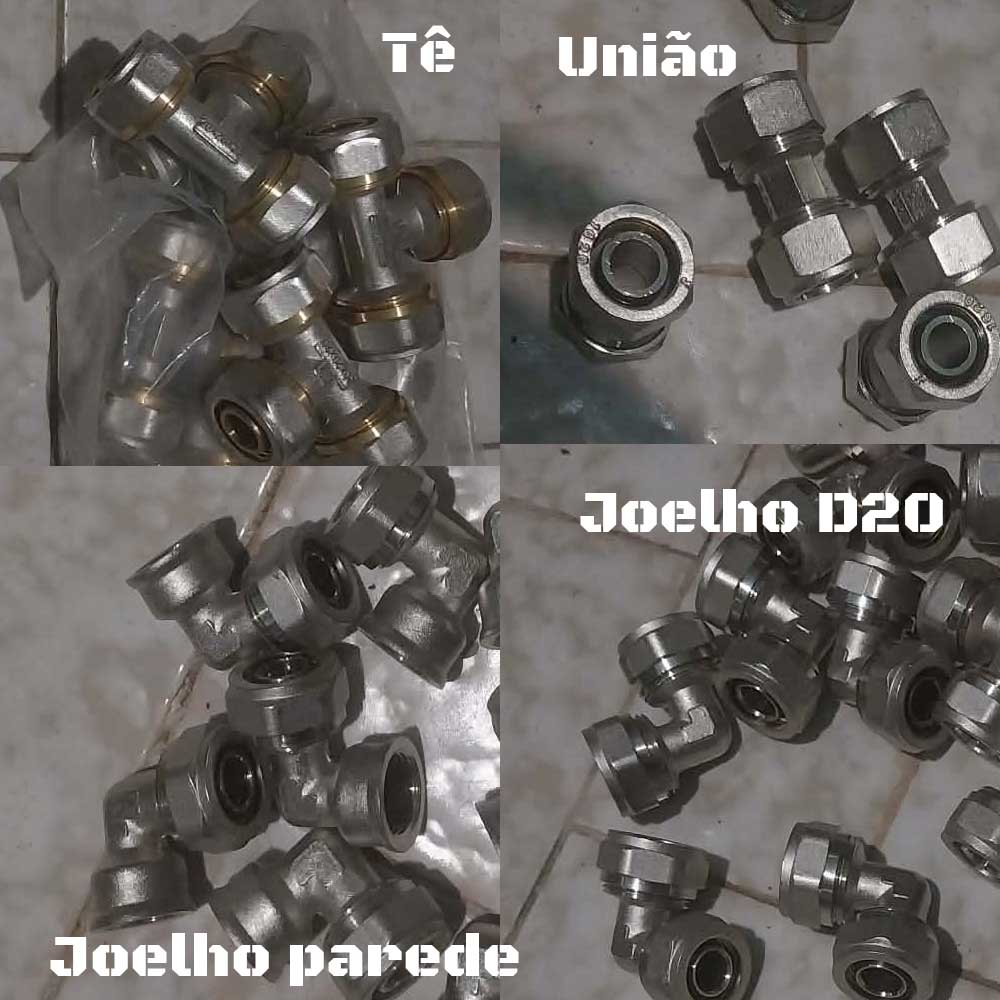

Todos os acessórios utilizados neste projeto são do tipo “roscar”, ou seja, acessórios de compressão que não necessitam de alicate de prensar (conectores de rebitar). Este tipo de ligação é ideal para quem está a começar, porque permite montar toda a tubagem multicamada apenas com duas chaves de bocas, evitando o investimento em ferramenta de prensagem que é bastante cara e obviamente para projectos de profissionais. A multicamada tem conectores especificos para ligar a tubagens já existentes, como as de Cobre ou PEAD.

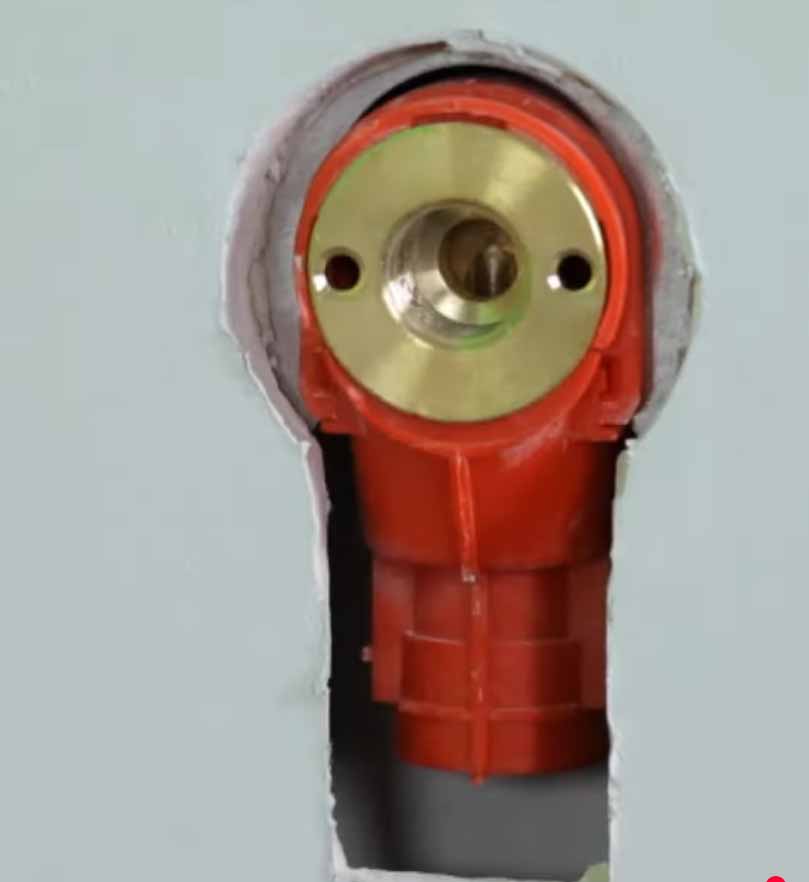

Vou precisar de “saída para divisórias”, apenas para a cabine de duche porque este acessório só faz sentido quando o tubo vem por dentro da parede (embutido ou em pladur) e eu vou conduzi-lo quase sempre pelo exterior.

Cometi um erro : deveria ter comprado o formato em tubo, porque vou passar pelo exterior das paredes. Posso usar o D20 em todo o projecto : evita desperdícios de tubo e confusão com acessórios de diferentes tamanhos.

🔧 Tubo Flexivel

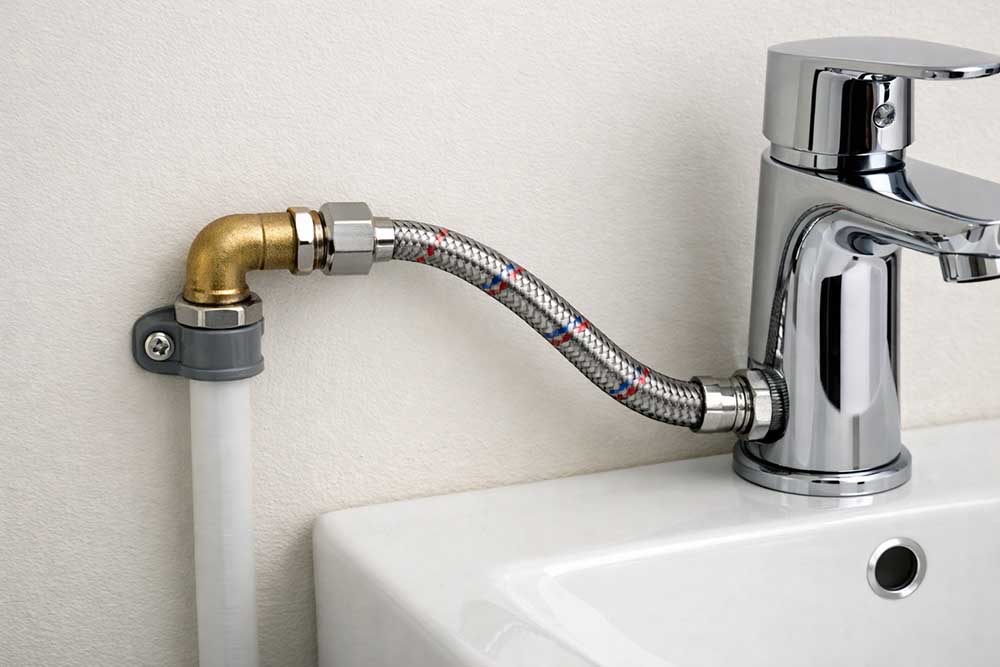

Praticamente todos os equipamentos domésticos usam flexível na ligação final. Porque : a multicamada é rígido ; a torneira pode não ficar exatamente alinhada ; precisas de alguma folga para montar/desmontar ; absorve pequenas vibrações .

📌REGRAS NA APLICAÇÃO DO TEFLON

• 👉 A fita larga (aquela mais barata) é difícil de controlar e acumula. A melhor é a fita PTFE fina, normalmente mais estreita.
• 👉 Tens de esticar a fita enquanto aplicas, como se estivesses a “puxar” ligeiramente.
• 👉 Aplica sempre no sentido do aperto, ou seja, no sentido dos ponteiros do relógio.
• 👉 Dá entre 6 a 10 voltas bem esticadas. Ela deve ficar tão apertada que se consigam ver os sulcos da rosca por baixo da fita. No final, pressiona com o dedo para “colar”.
• 👉 Passa sempre o dedo ou um pano antes de aplicar. Mesmo um pequeno grão de areia ou ferrugem impede a vedação.

Um alternativa ao teflon é o Loctite 55. Mais fácil e seguro de aplicar, apesar de muito mais caro, mas é aplicado de maneira diferente do PTFE.

🔧 FUNCIONAMENTO | acessórios de compressão simples

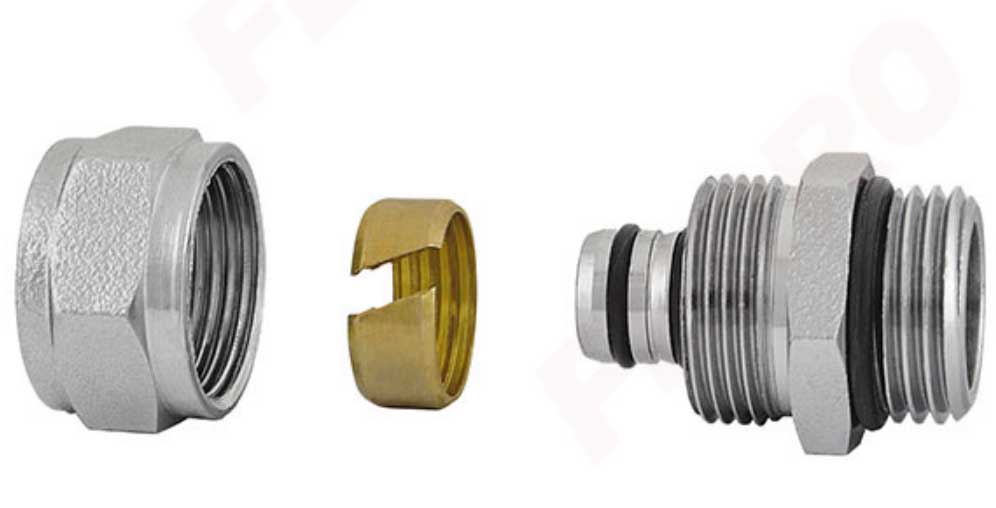

Os acessórios de compressão utilizados neste sistema incluem três elementos fundamentais: a porca, o anel de aperto (grip ring) e o corpo do fitting. O grip ring é o anel amarelo segmentado que se encontra por fora do tubo interior do fitting. Quando a porca é apertada, este anel fecha ligeiramente e “abraça” o tubo multicamada, pressionando-o contra o corpo do fitting e garantindo uma fixação firme. Este anel pode deslocar-se para fora, mas não tem nenhum problema : é só voltar a posicionar debaixo da porca 😀 .

Este sistema moderno substitui a oliva tradicional e oferece uma compressão mais uniforme e segura, mesmo em pequenas variações do tubo. O resultado é uma ligação estanque, robusta e fácil de montar sem necessidade de ferramentas especiais.

🔧 REGRA DO APERTO | acessórios de compressão simples

1º Apertar a porca com a mão até não conseguires mais.

2º Aperto com chaves : uma segura o corpo do fitting E a outra aperta a porca. Apertas apenas meia volta até 3/4 de volta.Ou seja: 0,5 voltas → suficiente na maioria dos casos. 0,75 voltas → para tubos mais rígidos ou ligações mais “teimosas”. Nunca ultrapassar 1 volta completa.

Esta regra é crítica para não estragar o fitting e não provocar fugas. O que acontece se apertares demais? esmagas a oliva e deformam-se as paredes do tubo.

🎯 CORTE

• 🪚 Cortar o tubo a 90°
  O corte deve ser perfeitamente perpendicular. Um corte torto dificulta a entrada no fitting e pode causar fugas. Usa sempre o cortador (alicate) próprio para multicamada.
• 🔧 Calibrar e escarear
  Após o corte, o tubo pode ficar ovalizado e com rebarbas. A ferramenta de calibrar/escarear corrige o diâmetro, abre a boca do tubo e remove imperfeições, garantindo que entra até ao fundo do fitting.
• 🟡 Montar o fitting
  Coloca a porca e o grip ring no tubo, insere o tubo no corpo do fitting até ao fundo e aperta a porca como explicado nesta secção .
• 🧱 Fixar o tubo à parede
  Usa abraçadeiras para fixar o tubo às paredes. Mantém trajetos alinhados e respeita distâncias regulares entre fixações para garantir estabilidade.
• 🌞 Proteger do sol (UV)
  Em zonas expostas ao exterior, protege o tubo com calha técnica, isolamento ou cobertura adequada. A exposição prolongada ao sol reduz a durabilidade do multicamada.

🛠️ PLANEAMENTO

Antes de cortar um único tubo, convém definir os percursos - evitar cruzamentos, curvas apertadas e zonas de calor - e os pontos de derivação, para tal usando coletores (exige a instalação de uma caixa para o coletor geralmente encastrada na parede) ou os T’s.

Sempre que possível, passa a tubagem pela parede e evita o chão. É mais seguro, mais fácil de reparar e reduz danos em caso de fuga. Temos também que decidir se o tubo multicamada passa dentro de roço na parede ou no exterior com abraçadeiras.

🔧 Tubo pelo exterior com abraçadeiras

Vantagens

• Instalação muito rápida: Como não há necessidade de partir paredes, o tempo de execução é reduzido drasticamente.
• Fácil manutenção: Qualquer fuga é imediatamente visível e o acesso para reparação é direto, sem entulho.
• Ideal para espaços técnicos: Excelente solução para garagens, anexos, lavandarias ou casas de máquinas.
• Menos invasivo: Não exige abrir roços nem mexer na estrutura das paredes, preservando a integridade do edifício.

Desvantagens

• Estética: Geralmente considerado pouco apelativo ou "inacabado" em zonas habitadas da casa.
• Vulnerabilidade: Maior risco de danos por impactos acidentais, encosto de móveis ou perfurações indevidas.
• Exposição: A exposição direta à luz UV ou calor extremo pode degradar o material ao longo do tempo (embora o multicamada tenha proteção, o embutimento é sempre preferível).
• Ruído: Se o tubo não estiver bem fixado com abraçadeiras adequadas, pode vibrar ou gerar ruído com a passagem da água.
• Variações térmicas: Percursos expostos estão mais sujeitos a variações de temperatura, o que pode afetar a eficiência da água quente.

Os conectores devem estar num local onde se possa chegar facilmente. Significa que será possível inspecionar e eventualmente reparar, sem muitas dificuldades.

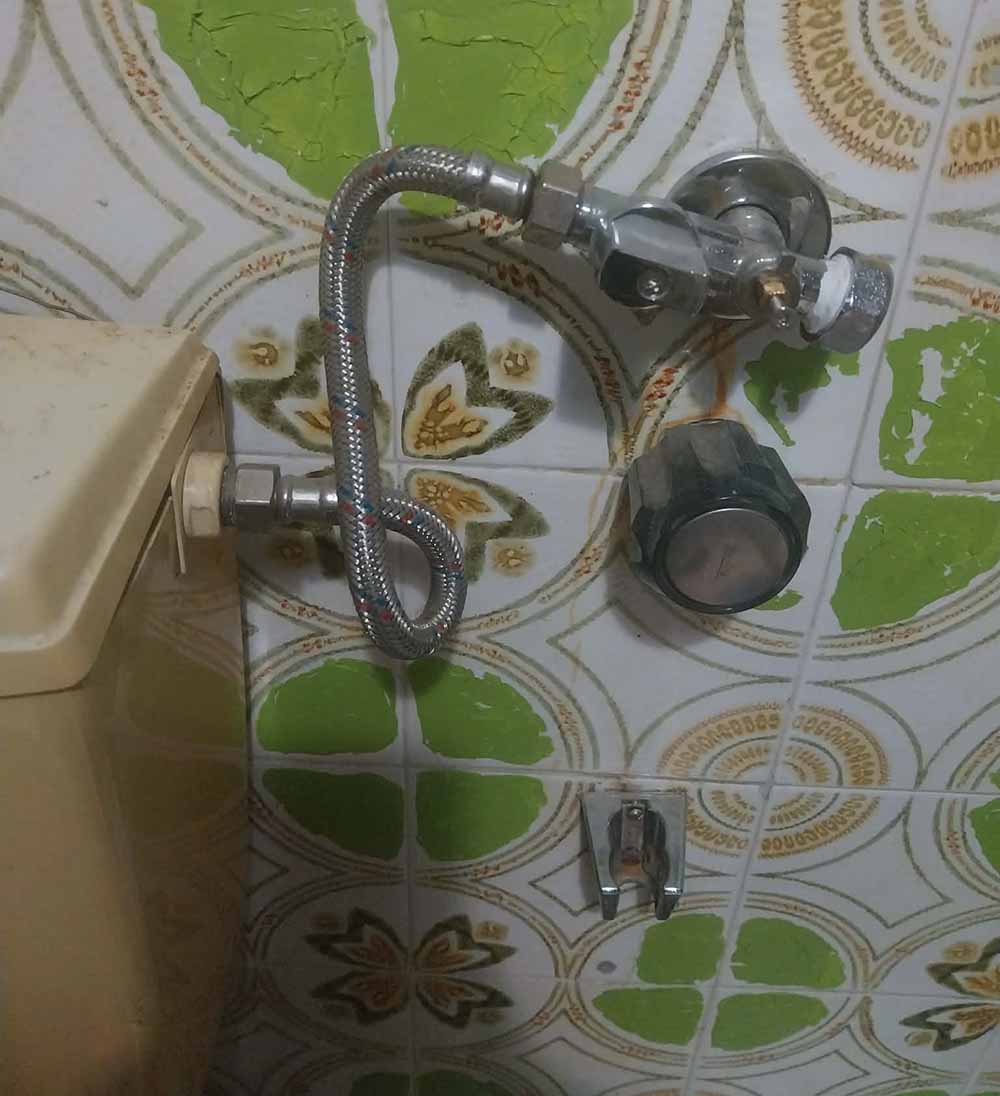

Nas ligações finais, tenho que pensar que a bicha tem que ficar o menos torcida possível : trabalha sem tensão e por isso dura muito mais anos e a água corre com a pressão máxima. Para isso o ideal é ter desse ponto ao equipamento/torneira uma certa distancia que permita adquirir uma bicha com um comprimento de modo a garantir que não haja esse estrangulamento. A proxima imagem mostra um exemplo de má colocação.

💦 Linha de água Quente

Na entrada do aparelho aquecedor, devemos colocar uma válvula de corte (torneira de segurança) e se for um termoacumulador (cilindro) uma válvula de segurança normalmente já que vem com ele (aquela que evita que o depósito rebente com a pressão).

A linha de água quente saí deste aparelho e corre agora em paralelo com o de água fria pela parede (instalação exterior). Por norma universal, quando olhas para o duche ou lavatório, a água quente fica sempre do lado esquerdo. O tubo multicamada dilata (estica um pouco) quando aquece, e por isso deixa as abraçadeiras com uma folga mínima (apenas encostadas).

Isolar a linha de agua quente com Tubo isolante POLIETILENO 19x6 . O ideal seria 19x9. Como a esponja tem 19 mm e o tubo tem 20 mm, ela vai entrar um bocadinho sob pressão. Isto é perfeito porque garante que não fica ar entre o tubo e o isolante. Usa a fita adesiva própria para não haver pontes térmicas (pontos onde o calor escapa). As braçadeiras para esta linha tem que ser obviamente mais largas.

Nota JG » para distâncias de 9 e 10 metros e um Jacuzzi para encher: se for Termoacumulador vou precisar talvez de um de pelo menos 150 ou 200 litros.Se for Esquentador (Gás) um de 14 Litros/minuto ou superior. Um de 11L pode ser curto para manter a temperatura estável a 10 metros de distância com bom caudal.

🧪 TESTE FINAL

• 🚰 Fecha todas as torneiras
  O circuito tem de ficar completamente fechado antes de começar o enchimento.
• 💦 Abre a água da rede
  Purga o ar abrindo uma torneira até sair água contínua. A água acaba por ocupar todo o sistema de tubagem.
• 🔒 Fecha tudo
  Quando a água sair sem interrupções, fecha essa torneira. Agora o circuito está cheio de água e pronto para o teste.
• ⏱️ Pressão da rede
  A pressão natural da rede é suficiente para testar a estanquidade numa instalação doméstica. Espera 30–60 minutos. Este tempo permite verificar se existe alguma fuga lenta
• 👀 Verifica visualmente

  • 💧 se há pingos
  • 🌫️ se há humidade nos fittings
  • 📏 se algum tubo mexeu
  • 👂 se ouves “chiadeira” típica de fuga
• ✅ Se tudo estiver seco → instalação aprovada
  Simples, eficaz e totalmente suficiente para uma instalação doméstica.
